介绍X荧光光谱仪的四个系统
发布时间:2020-07-03 点击:959

今天将要为大家带来的是在X荧光光谱仪的4个重要系统装置:检测记录系统、数据处理系统、换气系统、冷却系统

检测记录系统

X射线荧光光谱仪用的检测器有流气正比计数器和闪烁计数器。(图1)是流气正比计数器结构示意图。它主要由金属圆筒负极和芯线正极组成,简内充氩(90%)和甲烷(10%)的混合气体,X射线射入管内,使Ar原子电离,生成的Ar+在向阴极运动时,又引起其它Ar原子电离,雪崩式电离的结果,产生一脉冲信号,脉冲幅度与X射线能量成正比。所以这种计数器叫正比计数器,为了保证计数器内所充气体浓度不变,气体一直是保持流动状态的。流气正比计数器适用于轻元素的检测。

https://cxyq.imwsoft.cn/20200703115152-FiYC94ThzTNK8NXKn6O-4vGbt2LQ.jpg

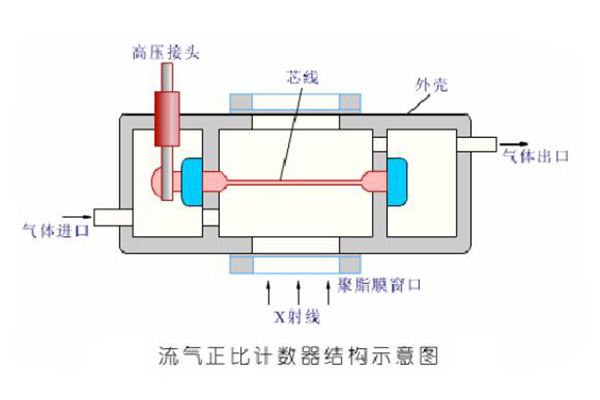

图1.流气正比计数器结构

https://cxyq.imwsoft.cn/20200703115216-Fn6aB0rUIPs-BbJmi-gowkrDX3FH.jpg

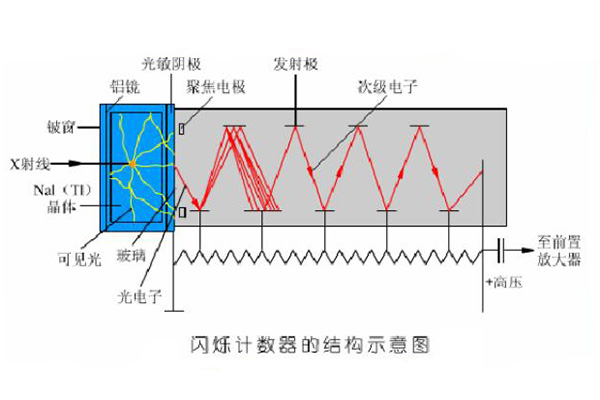

图2.闪烁计数器结构

另外一种检测装置是闪烁计数器(图2)。闪烁计数器由闪烁晶体和光电倍增管组成。X射线射到晶体后可产生光,再由光电倍增管放大,得到脉冲信号。闪烁计数器适用于重元素的检测。除上述两种检测器外,还有半导体探测器,半导体探测器是用于能量色散型X射线的检测。这样,由X光激发产生的荧光X射线,经晶体分光后,由检测器检测,即得2θ-荧光X射线强度关系曲线,即荧光X射线谱图。

数据处理系统

采用计算机及其软件对X射线强度进行校正并换处成分析元素含量。

换气系统

为减少大气对长波X射线的吸收,应有抽真空系统或氦气置换系统并有稳定地维持其压力的装置。

冷却系统

为使X射线管及高压电源在工作时处于良好散热状态,应有冷却装置。一般用水冷却。侧窗靶为阳极接地,可用洁净自来水;冷却端窗靶为阴极接地,阳极要用电阻率大于5.0MΩ●cm的去离子水冷却。
