当我们在使用红外碳硫分析仪时，是需要用到添加剂的，那添加剂该如何使用。另外在检测过程中，伴随着的问题就是管道吸附，那这个又该如何解决？

添加剂的选用

钨是高频炉常用的添加剂，一般加1.5g左右，测定铁合金中的碳、硫，加人适量的纯铁，有利于电磁感应而产生强大的涡流，从而产生高温熔融试样；另外增加铁含量又起到了稀释铁合金作用。锡粒的加入可起到良好的助熔作用，使试样易熔融，反应快，CO2、SO2释放快。

当用钨粒+纯铁作助熔剂时碳的释放曲线为双峰曲线，第二高峰在25S时出现，在40S时结束。当用钨粒+锡粒+纯铁作助熔剂时，释放曲线为单峰，在30S时结束，提前了10S。很显然，增加适量锡粒，可使碳快释放。对于硫也有相似的情况，从而保证了在有限的时间内准确地测定试样中碳和硫。还需说明：锡粒不可加入过多，超过0.4g导致硫的结果偏低，因此加入锡粒的量应控制在0.2~0.3g。

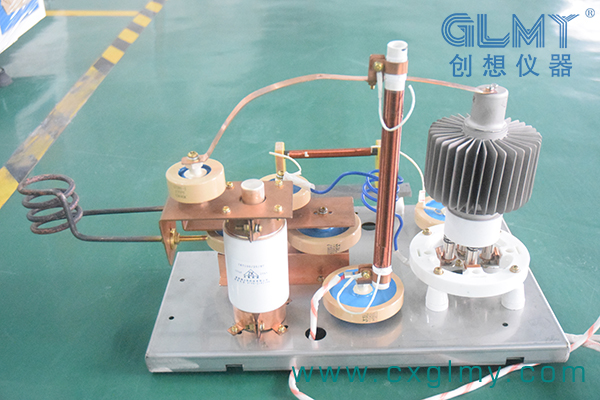

碳硫仪内部结构

关于管道吸附

在测定铬铁时，随着测定次数的增加，硫的测定值显著减少。此时发现，石英管中有较多的Cr2O3和Fe2O3粉尘，经除尘后，硫的测定又恢复正常。研究硫吸附的原因表明，V2O5在400 ~ 450℃、Cr2O3在470 ~570℃、Fe2O3在580 ~ 670℃均是SO2转化为SO3的良好催化剂，生成的SO3又能与氧化铬和氧化铁生成相应的盐，从而减少了SO2的释放量，导致测定结果偏低。此现象在管式炉或电弧炉燃烧时，亦屡见不鲜。解决的办法是，要尽可能减少在470 ~ 670℃范围内的Cr2O3和Fe2O3的用量，方法是：(1)定期清除管道粉尘；(2)加入一些添加剂，如MoO3等，破坏Fe2O3和Cr2O3的催化活性。

以上就是这次创想仪器GLMY小编为大家带来的碳硫分析仪的相关内容。
