红外碳硫分析仪因其操作相对简便、分析速度较快、检出限较低以及稳定性较好等优点，在冶金、机械、商检、科研及化工等行业中得到了较多应用。该仪器主要用于黑色金属、有色金属、稀土金属无机物、矿石、陶瓷等物质中碳元素和硫元素含量的测定。然而，要获得准确可靠的分析结果，操作人员需要关注多个环节中的影响因素。
样品制取是分析工作的起点。在制取样品时，应先去除样品表面的油污、纸屑、纤维及氧化皮等杂质，并按照取样标准钻取样品，注意样品的代表性和均匀性。取样设备及存放样品的容器需保持清洁，采集后的样品应全部收集到容器中，不宜只挑选大颗粒或仅取粉末部分。若只称取某一类形态的样品，可能导致碳含量的测定结果偏离实际值。

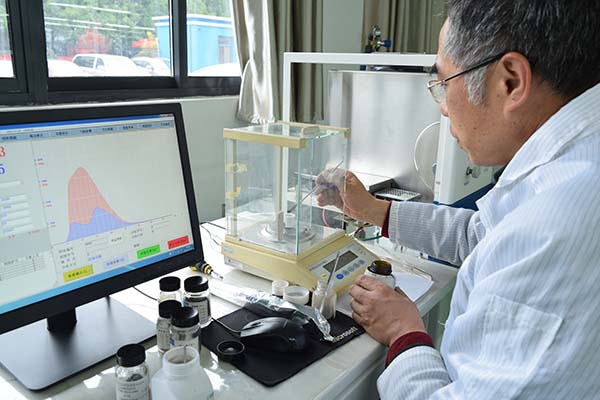

样品称量环节同样值得重视。样品称样量的不同会直接影响碳、硫的绝对质量，进而使分析结果落在仪器校正曲线的不同区域，引起结果的波动。这种影响在接近仪器检测上限或下限时更为明显。对于低含量样品，称样量较大时结果可能偏高；而对于高含量样品，结果则可能偏低。
坩埚的处理状态对分析结果也有不可忽视的影响。未经处理的坩埚空白值可在10至100微克每克之间波动。实践证明，预处理的时间与温度对获得稳定且较低的坩埚空白值较为关键。坩埚在使用前应经过高温处理，通常在马弗炉中1100摄氏度下烘烧约4小时，这样可以在较大程度上降低坩埚空白对分析结果的干扰。
助熔剂的选择与加入量直接关系到硫的释放率和测定精度。常见的助熔剂包括钨粒、锡粒和纯铁。对于非铁磁样品，通常选用纯铁助熔剂以增强电磁感应并降低样品合金比，起到稀释作用。金属类样品一般选择钨粒或锡粒，其中钨粒具有较好的透气性和较高的热值，燃烧时不飞溅，有助于稳定碳硫分析结果，其燃烧后生成的酸性三氧化钨对消除硫的吸附有较好效果。锡粒熔点较低，助熔效果较好，但燃烧过程中会产生较多二氧化锡粉尘，可能影响硫测定的稳定性。此外，助熔剂的加入量虽不参与结果计算，但在分析低含量样品时，加入量的一致性对结果有较明显影响，应尽量保持每次加入量相同。
样品与助熔剂的放置次序也会影响分析准确性。根据使用经验，将样品置于坩埚底部，钨粒放置在样品上层，分析结束后坩埚周围及石英保护套较为干净，样品燃烧充分。若将助熔剂放在样品下层，坩埚及保护套周围可能出现金属液体残渣，导致结果不够稳定。因此，建议将助熔剂叠加在样品之上进行检测。
标准物质的选择与校准频率也是质量控制的重要环节。应使用国家标准局认可且在有效期内的标准物质，其品种宜与被测样品同类。单点校正时，标准物质的碳硫含量应接近被测样品。每次开机时宜进行校准，此后每分析20批样品可再校准一次。
灰尘的积累对分析结果的影响不容忽视，尤其是在低含量样品分析中。随着分析次数的增加，灰尘积累增多，可能导致偏差增大、重现性下降。定期清理系统灰尘，特别是灰尘过滤器，有助于恢复良好的重现性。
温度对分析结果稳定性的影响体现在多个方面。灰尘过滤器温度的变化会影响气体吸附量；红外分析系统恒温控制温度的不同会改变分析气体体积及气体通过红外池的时间；同时，温度变化还会引起红外光源发射光强的波动以及热释电检测器输出的差异，从而影响结果稳定性。因此，保持系统温度稳定是获得可靠数据的前提条件之一。
