或许你不了解,碳硫仪是这样的结构
发布时间:2022-09-14 点击:779

碳硫仪作为一种专为分析检测样品中碳及硫元素含量的分析仪器,广泛使用在各行业领域,对于红外碳硫分析仪来说,是哪些结构的组成,为终端分析提供了保证?

恒压稳流除尘系统

根据气动原理,设计了恒压恒流供氧、自动清扫炉头、自动排尘,有效地减少粉尘对硫元素分析的影响。气路部件包括电磁阀、气缸、气路管、气路接头全部采用进口元件,电磁阀寿命达百万次以上,气缸采用无油润滑技术,适用于恶劣现场环境,从根本上解决了常见的气路系统的可靠性和密封性难题。

整机结构

碳硫仪整机采用模块化一体化设计,高频炉部分和红外检测部分实现隔离,减少高频炉振荡产生的电磁波对红外信号的干扰;电源系统采用固态电源模块,防尘、简洁可靠;连线大多采用高频屏蔽线,避免高频干扰,提高了整个仪器电路的可靠性。

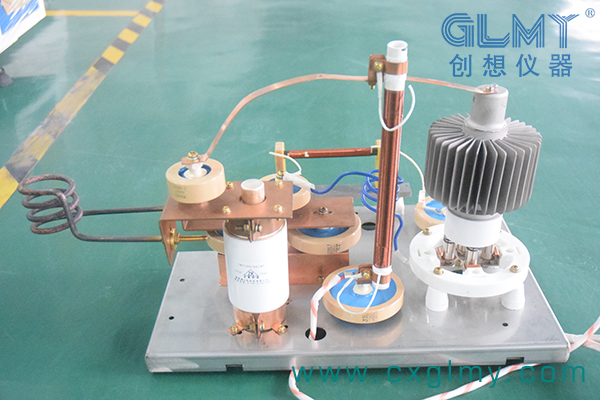

高频炉的设计

1、高频炉输入功率为2.5千瓦,选用3.5KW风冷陶瓷功率管并使其工作在丙类工作状态,提高了功率输出的稳定性及元件寿命。

2、主振电容采用额定电流达一百安培的真空陶瓷电容,具有很低的介质损耗、优良的稳定性,有效提高了可靠性及功率输出的稳定性。

3、采用高Q值铁氧体芯表面具有高抗氧化镀层的感应线圈;设有冷却风道,加强冷却风扇功率,提高了功率元件的热稳定性。

https://cxyq.imwsoft.cn/20220914111506-FmK23ug3YV8goidMakdrU93bgbcW.jpg

碳硫仪内部的结构组成

程序升温功能

1、根据样品中碳硫元素释放要求设置ZUI佳熔样温度。

2、在高碳样品分析时,可以通过调整高频炉功率控制释放速度提高分析精度。

3、在超低碳分析时通过程序升温有效处理样品表面吸附碳及坩埚中的碳空白的影响,提高低碳分析精度。

红外检测系统

核心部件红外检测池选用高效、长寿命的贵金属微型红外光源及金属反射镜;调制系统采用单片机控制的高精度步进电机,达到了调制频率的长期稳定;采用红外热释电固体光锥型传感器、窄带滤光片,使整机有极高的检测灵敏度,可有效检测ppm级的碳硫含量。

正是有这些零部件的组成,为红外碳硫仪的终端分析检测提供了有效保证,为样品的碳硫元素检测提供了准确数据。
