分光系统是波长色散型X荧光光谱仪的重要组成部分,晶体分光器作为其重要组成部件,作用就是通过晶体衍射把不同波长的X射线分开。那怎么样为X荧光光谱仪选择合适的分光晶体呢?
分光晶体相当于光学光谱仪中的棱镜和光栅,X射线区域之所以不能使用棱镜或光栅作为的分光单元,是因为X射线的波长短、能量大、穿透力强、几乎不发生折射。
大部分分光晶体为无机或有机盐类单晶,也可使用人造多晶膜晶体。不同的分光晶体的晶面间距及适用范围也不同。分光晶体选用时应考虑以下因素:
1.衍射强度高
分光晶体的低级次线的衍射强度一般大于高一次级次线,衍射强度也随波长而变化。晶体表面的光洁度、晶体结构的完整性、晶体的不同晶面都会影响衍射强度。
2.分辨率高,利于减少谱线干扰
分辨率是指分光晶体能分开或辨别两条波长十分相近谱线的能力。同一晶体的不同晶面会有不同的分辨率,一般选用高分辨率的晶体和晶面。分辨率同时受角色散率和发散度的影响。
角色散率(dθ/dλ)是指两条谱线的2θ角分开的程度。由布拉格方程微分得到:
dθ/dλ=m/(2dcosθ)=tano/λ
由此可见,2d较小的晶体角色散率大,分辨率也高,当m>1时,高级次的分辨率比一级线的高。
发散度是指谱峰宽度,可用谱线的半峰宽来度量。两相邻的谱线谱峰越宽越难分辨。

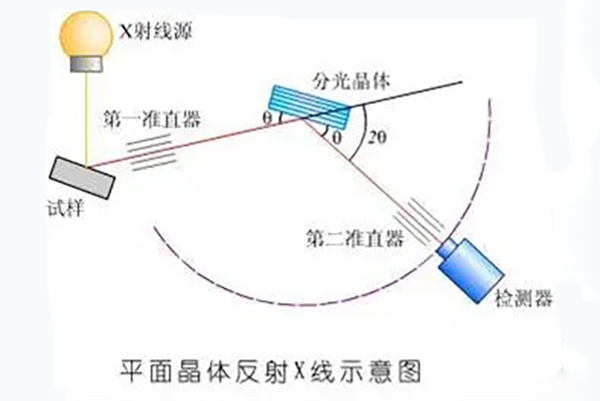

分光系统的原理
3.波长色散型X射线光谱仪信噪比高
信噪比是指信号与噪声的比值,一般选用信噪比高的晶体。
4.温度效应小
一般地,随衍射角的增大,晶体的热膨胀系数对谱峰位移的影响也将增大。所选晶体应是受温度、湿度影响小的。
以上就是这次为大家带来的关于怎么为X荧光光谱仪挑选合适的分光晶体。
