在金属材料、矿石及陶瓷等领域的碳硫含量检测中，高频红外碳硫仪扮演着核心角色，而钨粒作为其关键添加剂，虽不显眼却至关重要，即便目前价格持续上升，也依旧是检测环节不可或缺的材料。

钨粒的氧化特性是其发挥作用的基石。当温度达到650℃且通入氧气时，钨迅速氧化生成三氧化钨，并释放大量热能，反应瞬间发热值高、速度快。三氧化钨的疏松结构为二氧化碳和二氧化硫的释放创造了有利条件，避免了覆盖层阻碍反应。同时，在900℃以上，三氧化钨显著升华，加速了碳硫的扩散，使样品中的碳硫充分氧化。升华后的三氧化钨在700 - 800℃转化为固相，覆盖在管道中的Fe₂O₃上，阻止了SO₂催化转化为SO₃，防止管道吸附硫，确保了分析结果的可靠性。

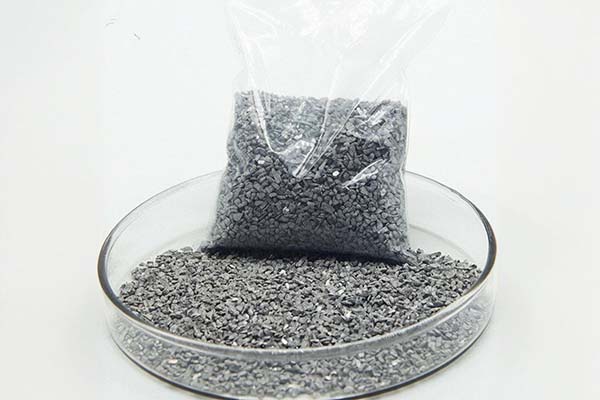

钨粒的物理特性同样不容忽视。其粒度通常控制在0.84 - 0.4mm之间，孔隙度约15%，表面致密光滑。这种结构既能防止氧气流吹扰，又能实现快速氧化燃烧，减少表面吸附，提升检测精度。而且，钨粒具有低空白值特性，特别适用于低碳低硫样品的检测，避免了高含量杂质对结果的干扰。

在高频红外碳硫仪中，钨粒与锡粒联合使用效果更佳。锡粒承担助熔功能，弥补钨粒在熔化特性上的不足；钨粒则通过发热、催化、稳燃等作用，加速样品氧化熔融，提升碳硫的释放率和测定精度。二者协同，让钨粒成为高频感应炉中理想的添加剂。

钨粒以其独特的氧化特性、物理结构和协同作用机制，在高频红外碳硫仪中实现了碳硫的高效释放与精准检测，为现代材料分析提供了可靠的技术支持，堪称检测环节的“幕后功臣”。
