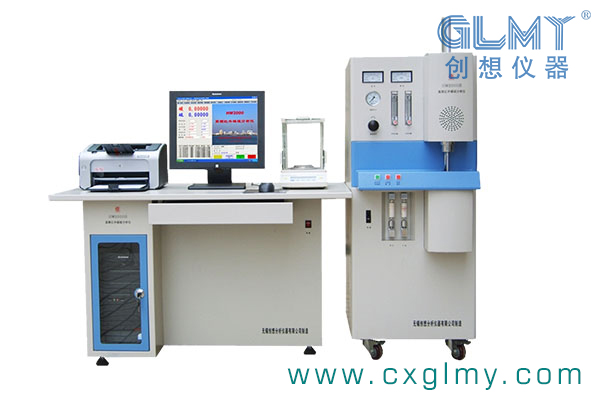

碳硫分析仪作为碳硫检测的重要手段,可以由以下部件组成。
计算机,计算机上运行红外碳硫分析控制软件,并通过串行接口连接一体化分析仪,也可以连接电子天平和打印机。
一体化分析箱,其主要有一体化控制/测量板、气路、一体化气室和电弧炉四个部分组成。
本仪器的控制/测量板之所以称为“一体化”,是由于该电路板具有很高的集成度,几乎将仪器的全部控制和测量功能融为一体。该板实现功能如下:
(1)电源:板上电源,除了供集成电路使用的数字电源外,还为测量部分提供高精度电源,为控制部分提供驱动电压,为光源部分提供脉冲电源。
(2)测量:通过板载的高精度、高速8通道模/数转换芯片对红外热释电堆进行测量,通过使用低噪音、零漂移的放大器,提高测量精度。
(3)控制:对红外光源、电弧炉和气体阀门进行统一控制。
(4)运算:主控芯片通过高效的算法,可实时对测量值进行分析计算,同时进行过滤、插值、数字积分和校准运算,输出精确结果。
碳硫分析仪的组成
气路
气路由氧气瓶、减压阀、进气阀、除湿除尘器、流量调节器、排气阀组成。
一体化气室
气室也称作吸收池,包括碳吸收池和硫吸收池。
电弧炉
电弧炉作为红外碳硫分析仪的重要组成部分,主要作用即是充分燃烧样品。
电子天平
采用精度为0.1毫克的电子天平。精确的电子天平称取准确的样品量。
打印机
通过电脑,可以与任何打印机相连。通常配置一台具有USB接口的喷墨打印机。
多个重要部件基体组成了一台完整的碳硫分析仪检测系统,为快速碳硫分析检测提供可能。
