红外碳硫分析仪有哪些部件组成？它的结构是怎么样的？下面就为你详细解释。

碳硫仪一般由样品的被测组分的提取单元、净化单元、检测单元和数据处理单元等四部分及外加附属气路构成。

提取单元就是把样品中的被测组分碳和硫转变成方便检测器能够检测的形式。目前一般采用给样品加热，使样品在氧气气氛中熔融燃烧，样品中的碳转化为二氧化碳和一氧化碳，硫转变为二氧化硫，所以提取单元也称为加热单元。目前主流的碳硫仪都采用高频感应加热或用电阻炉加热，以前也采用过电弧炉。

净化单元用于氧气及燃烧气的净化。

检测单元就是把被测组分的浓度转换成后续数据处理单元能够处理的信号，主要是电信号：电压、电流或者电阻。目前的主流碳硫仪采用红外吸收法。

数据处理单元一般采用单板机或者计算机，采集卡从检测单元采集到被测组分的有效电信号，转换成数字信号送到单板机或者计算机中进行数据处理，计算出被测组分的含量。

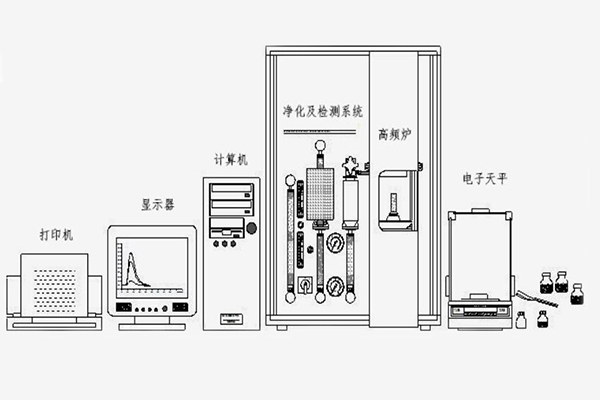

下图就是高频红外碳硫分析仪结构示意图。

高频红外碳硫分析仪结构示意图

红外碳硫分析仪的基本结构及各部分的功能：

(1)高频炉：使样品熔融燃烧。

(2)红外吸收池：用于测量CO2和SO2气体的浓度。

(3)净化系统：净化载气和反应气，除去其中的灰尘、杂质及水分。

(4)恒温系统：使被测气体及检测池温度恒定。

(5)气路系统：提供反应气和动力气。

(6)数据处理和控制系统：控制仪器的运行及计算碳硫含量。

(7)稳流系统：使载气的流量稳定。
