我们在鉴别一台仪器的好坏的时候，那就是看他测不测的准，测量误差如何。创想系列的能量色散型X荧光光谱仪的稳定性和再现性，保证待测样品分析测量的精度，那分析样品的制样技术就成为了影响分析精度的主要因素，制样技术直接影响在了分析结果的质量上。所以X射线荧光仪器分析误差的来源主要在以下几个方面：

1．采样误差：

非均质材料

样品的代表性

2．样品的制备：

制样技术的稳定性

产生均匀样品的技术

3．不适当的标样：

待测样品是否在标样的组成范围内

标样元素测定值的准确度

标样与样品的稳定性

4．仪器误差：

计数的统计误差

样品的位置

灵敏度和漂移

重现性

5．不适当的定量数学模型：

不正确的算法

元素间的干扰效应未经校正

颗粒效应

纯物质的荧光强度随颗粒的减小而增大，在多元素体系中，已经证明一些元素的强度与吸收和增强效应有关，这些效应可以引起某些元素的强度增加和另一些元素的强度减小。

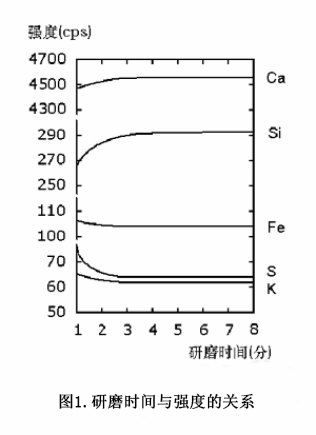

图1列举了强度与研磨时间的关系：

①粒度的减小，引起铁、硫、钾的强度减小，而使钙、硅的强度增加。

②随着粒度减小至某一点，强度趋于稳定。

③较低原子序数的元素的强度随粒度的减小有较大的变化。

研磨时间与强度的关系

矿物效应

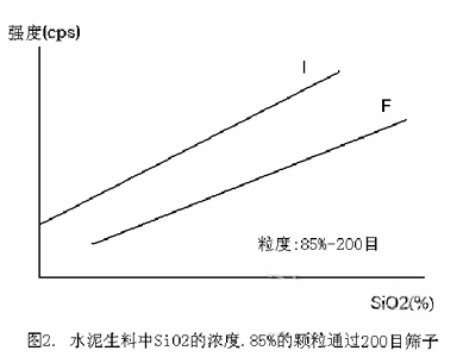

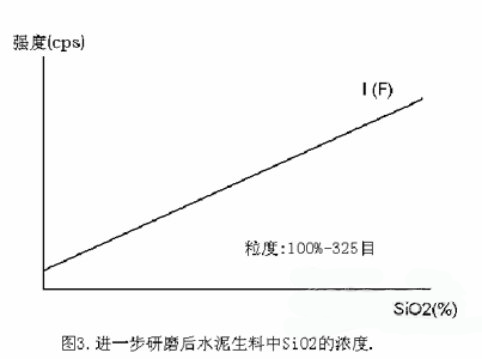

图2中样品为用不同矿物配成的水泥生料。标为“I”的样品是用石灰石、页岩和铁矿石配成的。标为“F”的样品含有相同的石灰石和铁矿石，但硅的来源是用砂岩代替了页岩。两组原料用同一设备处理，用同一研磨机研磨，每一个样品约有85%通过200目。图2表明这种强度—浓度上的变化首先反映了硅的来源不同，“I”的硅来自页岩，“F” 的硅来自砂岩。然而两组样品的进一步研磨指出这仅仅是一个粒度效应问题。图3表明在全部样品经研磨机粉研到325目（44μm）以后，两组样品的实验点均落在同一曲线上。

图二 与 图三

元素间吸收—增强效应

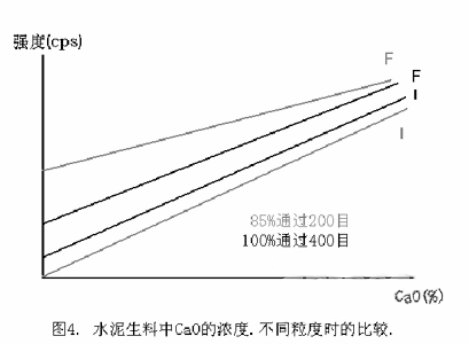

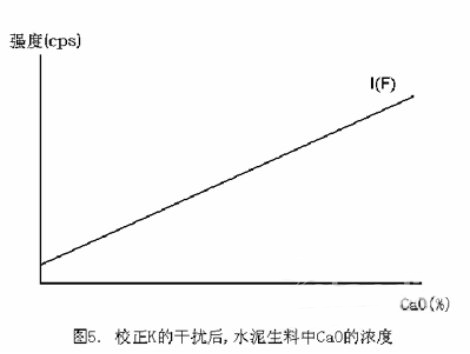

任何材料的定量X射线荧光分析要求元素的测量强度与其百分含量成正比，在岩石和矿物（由两种或两种以上矿物的组合）这类复杂的基体中，由于试样内其它元素的影响，元素的强度可能不直接与其含量成正比。一般认为，多元素体系中这种非线性是由元素间效应引起的。元素间效应可以是增强效应或吸收效应，也可以是同时包括这两种效应。仍以图2、图3实验为例，图4表明通过简单的研磨可以改进CaO的分析结果。图5表明校正钾对钙的干扰后，两组样品的实验点均落在同一曲线上。

图四 与 图五
